Zubadan Inverter Mit Hydromodul Kaskade Set Mit 69 Kw – Z 3.23 Heizen

-> Alle Zubadan Kaskaden sind auch mit Heizen/Kühlen Funktion lieferbar. Auch kann die Inbetriebnahme von uns durchgeführt werden. Sprechen Sie uns an!

Energieeffizienzlasse: A++

Systemvorteile

• Höchste Effizienz durch aufeinander abgestimmte Systemkomponenten
• Planungssicherheit durch geprüfte/getestete Systeme

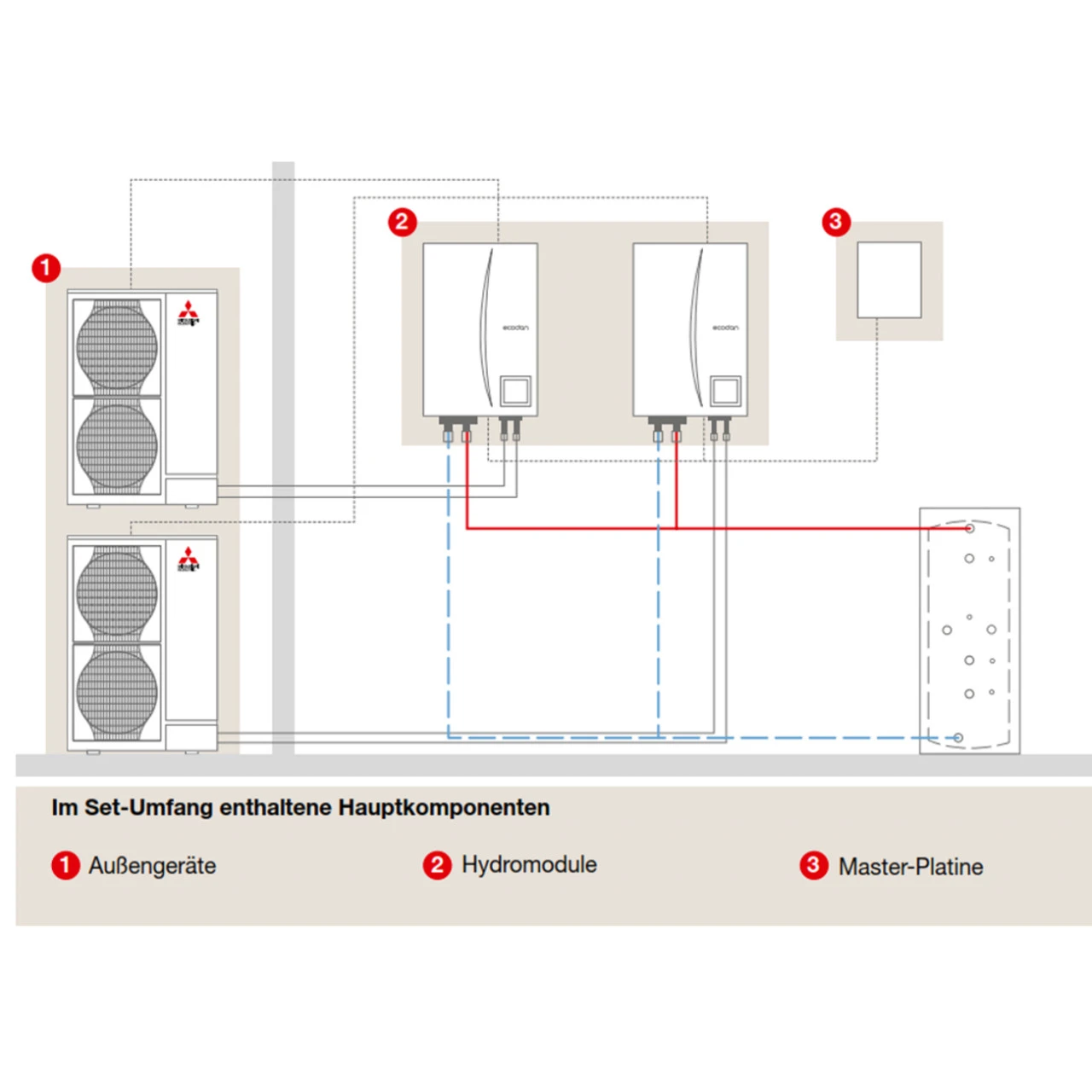

• Einfache Komponentenauswahl und schnelle Projektierung dank übersichtlichem Hydraulikschema
• Einfache Anlagenauslegung durch 100% Heizleistung bei –15°C möglich
• Hohe Flexibilität mit umfangreichem Zubehörprogramm
• Hohe Betriebssicherheit durch Redundanzfunktion
• Merkmale/Ausstattung
• Inverter-Kompressoren mit Zubadan Technologie
• Hydromodul in Kaskade (bis zu 6 Stück)
• Redundanzfunktion in der Kaskade der Außengeräte
• Automatische Laufzeitoptimierung der Außengeräte
• Hohe Gesamtjahresarbeitszahl durch optimale Invertersteuerung (coP) aller Außengeräte
• Energie-Monitoring durch integrierte Wärmemengenerfassung
• Einsatzbereich im Kühlbetrieb von 10°C bis 46°C Außentemperatur

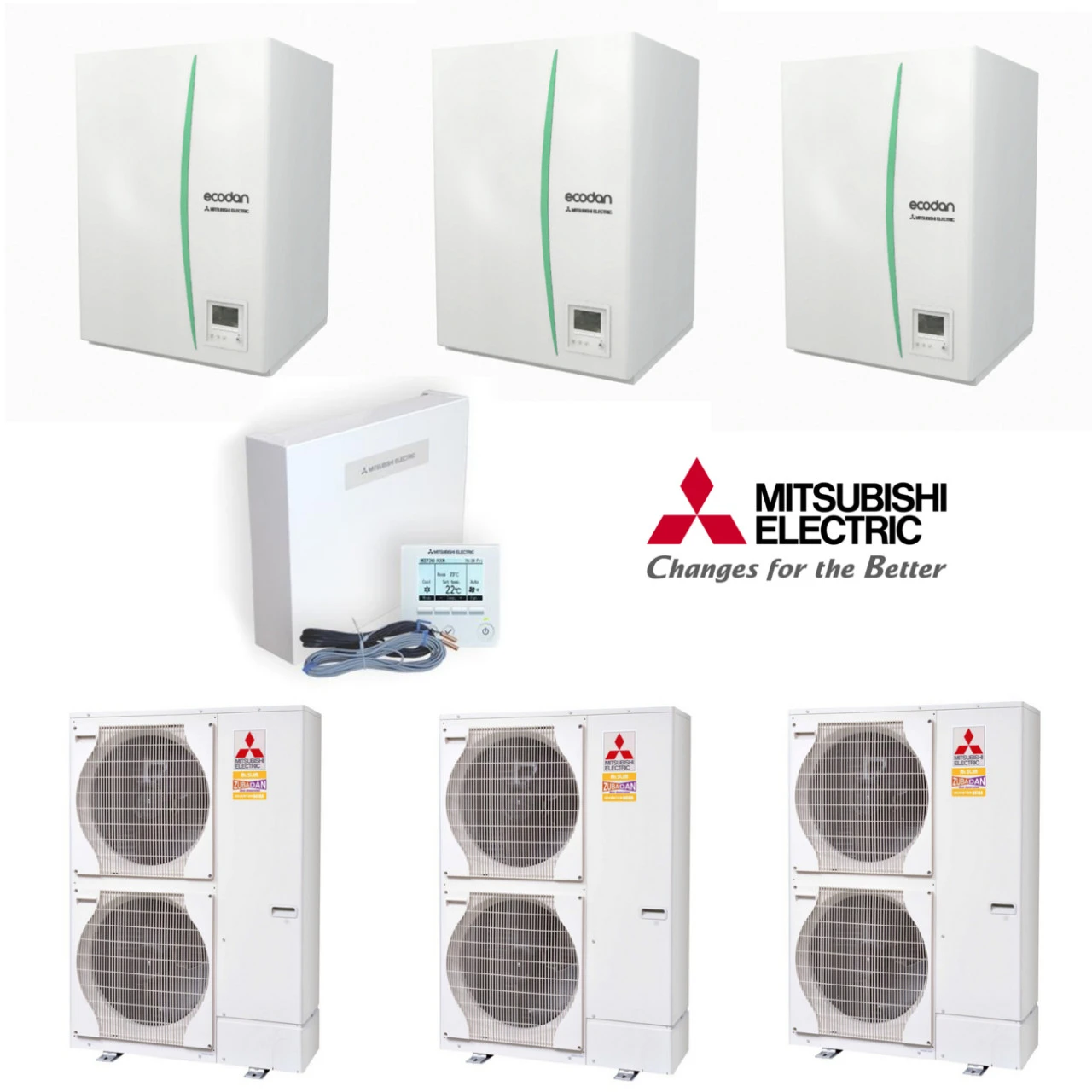

Set Bestehend aus:

• 3 x Außengerät: Wärmepumpe Zubadan Split 23 kW (insgesamt 69 kw)
• 3 x Innengerät: Hydromodul EHSC-MEC

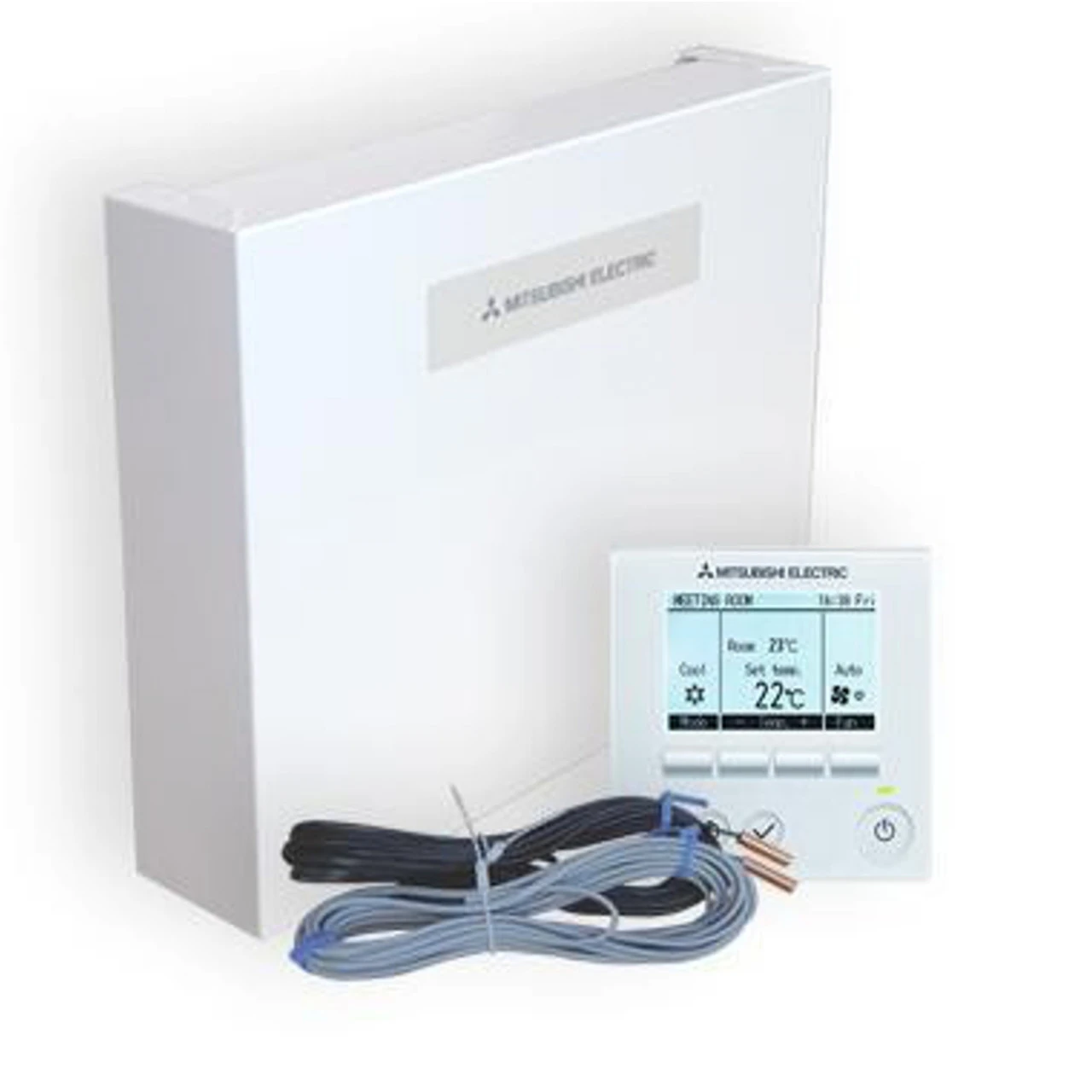

• 1 x Master-Platine PAC-IF061B-E

Technische Daten:

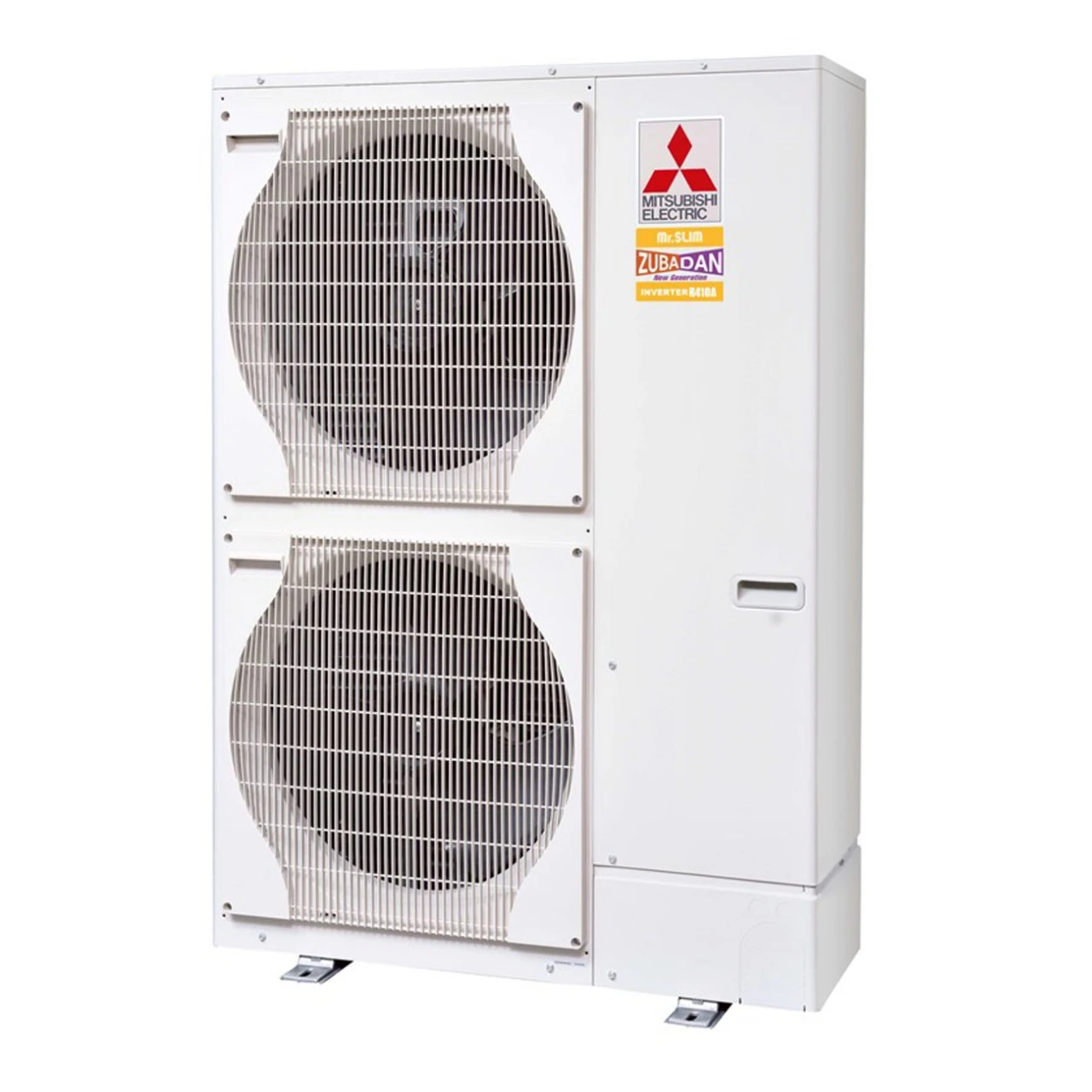

1. Außengerätetyp: PUHZ-SHW230YKA

• Nenn-Heizleistung: 23 kW
• Nenn-Heizleistung bei  -15C°: 23 kW
• Heizleistung (A2/W35): 18,40 kW
• COP (A2/W35): 3,11
• Heizleistung (A7/W35): 23,00 kW
• COP (A7/W35): 3,65
• Schalldruckpegel: 30 dB(A) in 1 m Entfernung
• Max. Vorlauftemperatur: 60 C°
• Einsatzbereich Heizen (Außengerät): –25 ~ 35 C°
• Abmessungen Außengerät: Höhe: 133,8 cm x Breite: 105 cm x Tiefe: 33 + 3 cm
• Gewicht Außengerät: 148 kg
• Kältetechnische Anschlüsse Ø: fl. 9,52 mm / gas. 25,4 mm

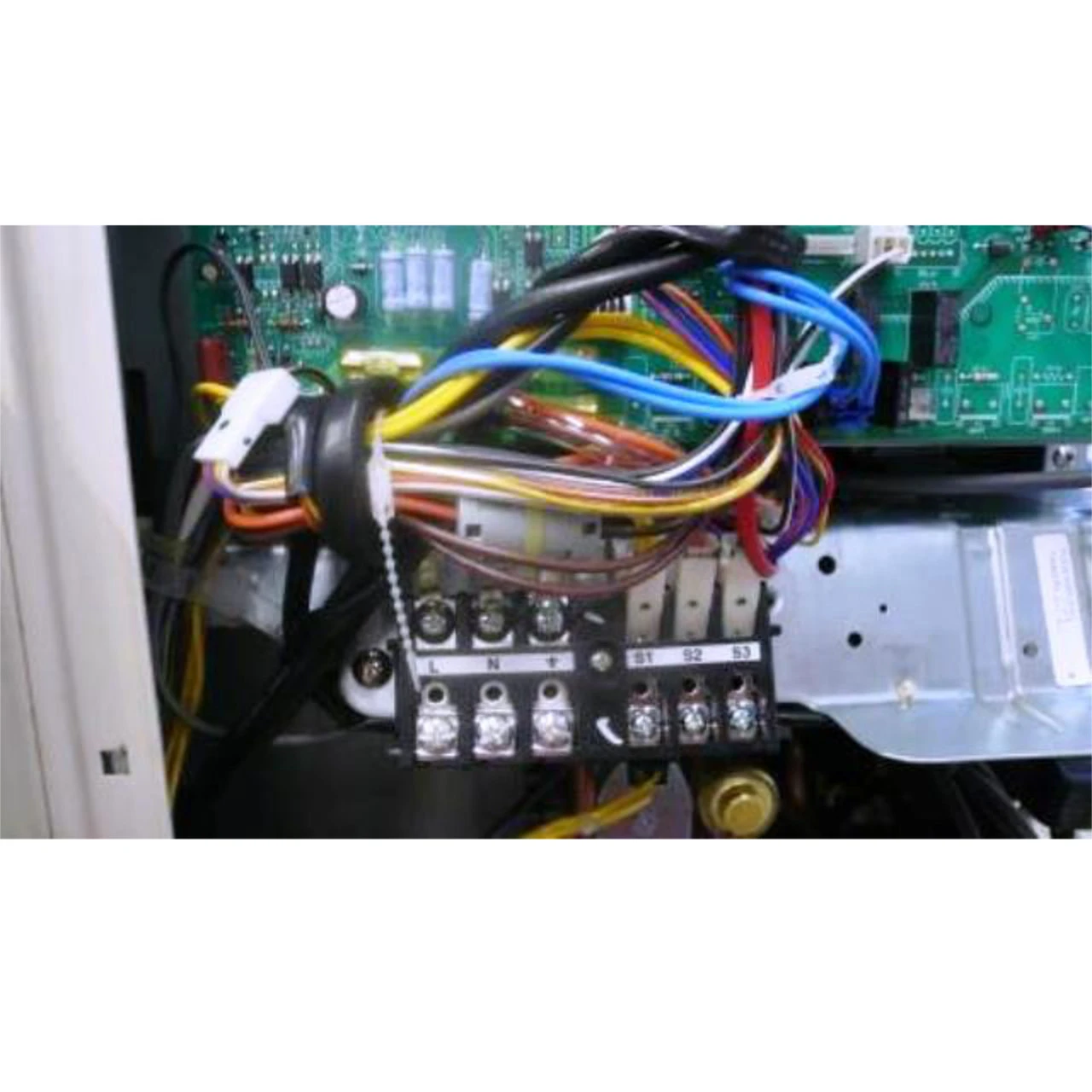

• Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz

2. Hydromodul EHSC-MEC

• Ausführung: Für Split Wärmepumpen
• Betriebsart: Heizen
• Einsatzbereich Umgebungsluft Temperatur: 0 bis 35°C
• Abmessungen Hydromodul: Höhe: 95 cm x Breite: 60 cm x Tiefe: 36 cm
• Schalldruckpegel: 30 dB(A)
• Gewicht: 62 kg
• Max. Vorlauftemperatur: 60 C°
• Integrierter Wärmepumpenregler FTC5

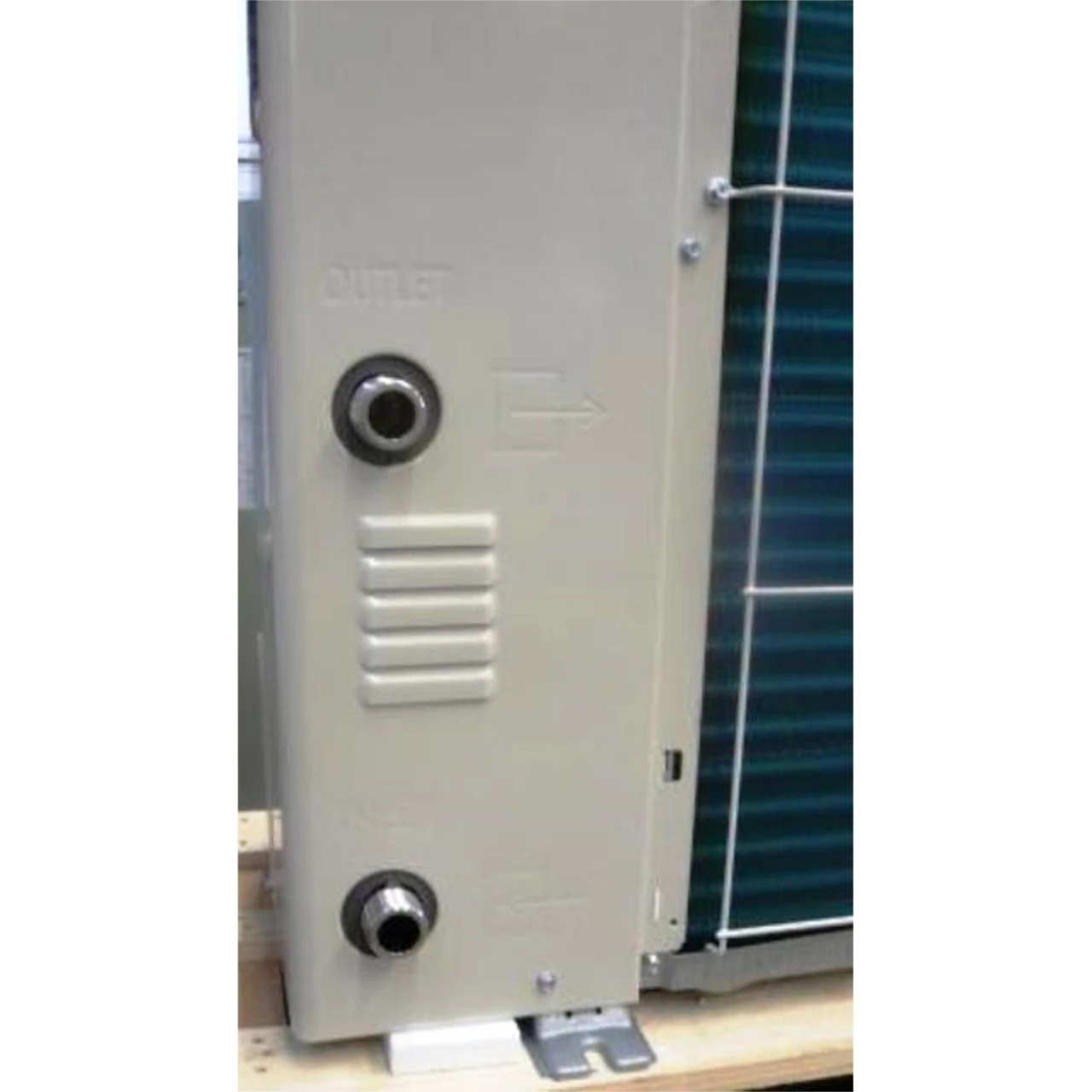

• Anschluss Heizung VL/RL: G 1 1/2″ AG
• Kältetechnische Anschlüsse: fl. 9,52 mm; gas 25,4 mm

Wichtig!

• Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!
• Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
• Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
• Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
