Mitsubishi Zubadan Wärmepumpen-Set 1.5 Split-System 23 KW Mit Hydrobox

Energieeffizienzlasse: A++

Die Bedienung des Wärmepumpensystems erweist sich dabei als sehr benutzerfreundlich und die Regelung als intuitiv und selbsterklärend. Der Wärmepumpenmanager regelt bis zu zwei Heizkreise und optimiert die Zusammenarbeit im bivalenten Betrieb – beispielsweise mit einem Gasheizkessel.

Ecodan Luft-/Wasser-Wärmepumpen sind die überzeugende Lösung für alle, die schnell und unkompliziert in regenerative Energie einsteigen wollen: Sie vereinen innovative Technologie mit einfacher Handhabung und absoluter Zuverlässigkeit. Ecodan von Mitsubishi Electric setzt den Maßstab für die Heizung der Zukunft – bei Neubau und Modernisierung!

Luft/Wasser-Wärmepumpe in Split-bauweise mit Außen- und Innengerät für Heizung und Trinkwassererwärmung. Hohe Jahresarbeitszahl und CoP durch leistungsgeregelten Verdichter (Inverter) mit patentierter Zubadan Technologie. Geeignet für Neubau und Modernisierung mit neuem Bedarfs- oder witterungsgeführtem Wärmepumpenregler FTC5.

Vorteile der Wärmepumpe mit Hydrobox:

• Energie-Monitoring durch integrierte Wärmemengenerfassung

• Geringer Platzbedarf

• Intuitiv bedienbare Wärmepumpen-Regelung

• Einfache Integration von weiteren Anlagekomponenten (z.B. Speichern, Pumpengruppen) möglich

• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe

• Vereinfachte Installation und Service durch den Einsatz der SD-Karte

• Garantierter Einsatzbereich der Außengeräte bis –25 °C und volle Heizleistung bis –15°C durch Zubadan Technologie

• Maximale Vorlauftemperatur 60°C mit Kältemittel R410a

• Innengeräte mit Hocheffizienzpumpe, Sicherheitsventil, Entlüfter und Manometer

• Integrierter Wärmepumpenregler FTC5 mit Klartext-Grafik-Display

• 2 separat regelbare Heizkreise

• Bivalente Einbindung

• Zweiter Wärmeerzeuger sowie Anlagenmonitoring/-konfiguration über SD-Karten-Funktion

• Die Wärmepumpe ist für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen geeignet (Radiatoren bzw. Heizkörper) sowohl auch für den Einsatz in Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizung)

• Steuerung der Wärmepumpe über Smartphones, Tablet-computer oder Pcs ist möglich siehe dazu unten bei Empfohlenes Zubehör

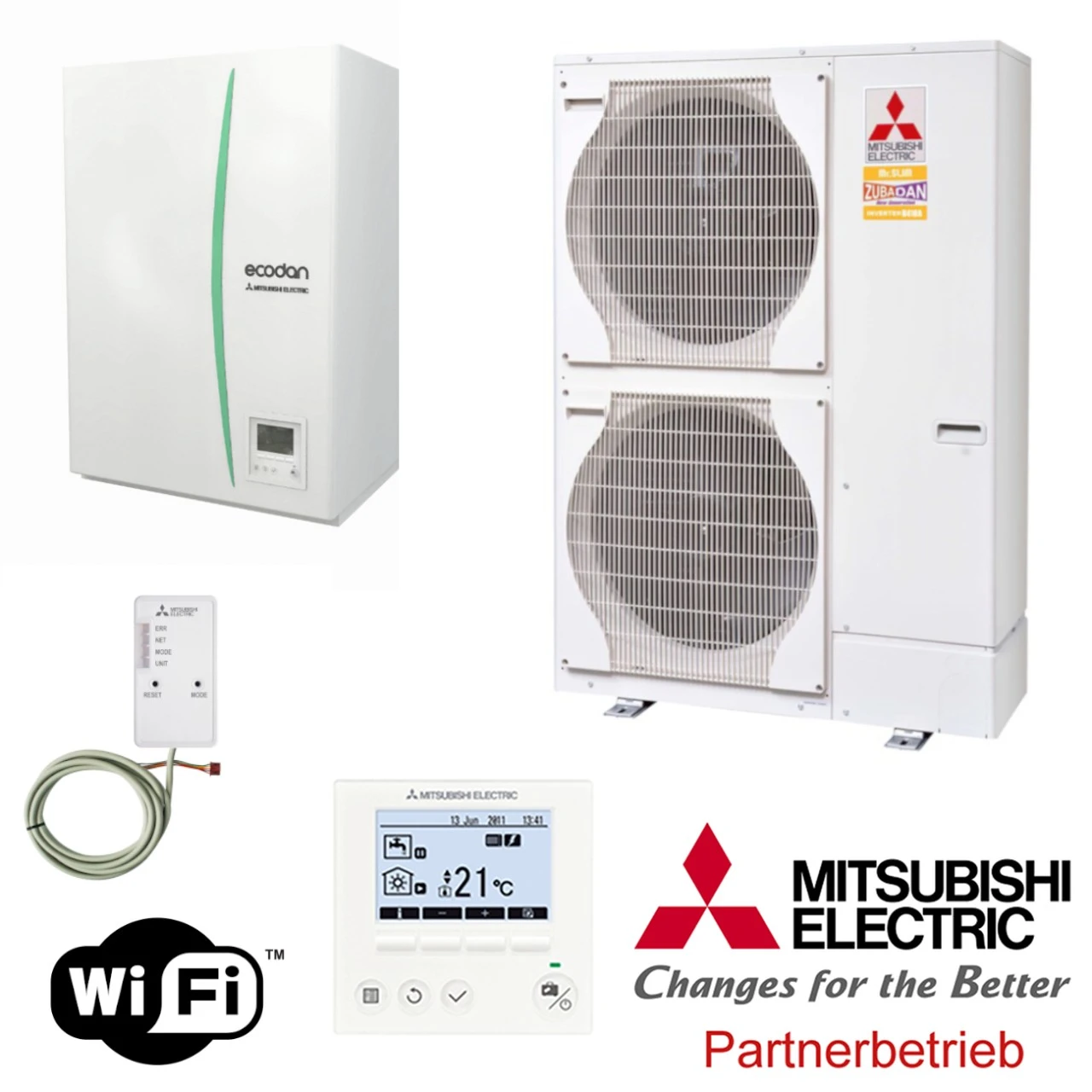

Lieferumfang:

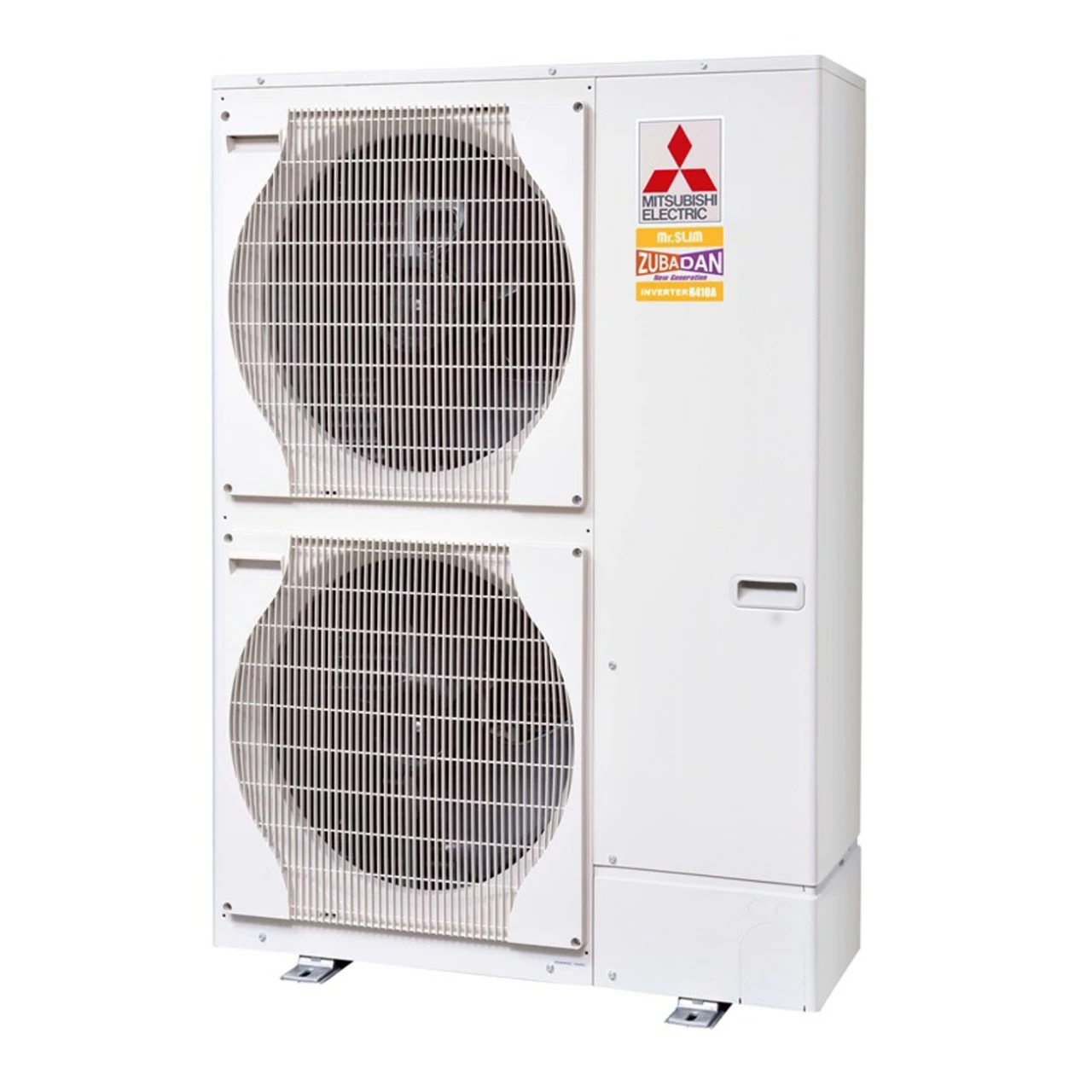

1. Mitsubishi Zubadan Split Wärmepumpe 23 kW PUHZ-SHW230YKA

2. Hydromodul EHSE-YM9EC

Technische Daten:

1. Mitsubishi Zubadan Split Wärmepumpe 23 kW PUHZ-SHW230YKA

• Außengerätetyp: PUHZ-SHW230YKA

• Nenn-Heizleistung: 23 kW

• Nenn-Heizleistung bei  -15C°: 23 kW

• Heizleistung/COP (A2/W35): 18,40 / 3,11 kW

• Heizleistung/COP (A7/W35): 23,00 / 3,65 kW

• Schalldruckpegel: 30 dB(A) in 1 m Entfernung

• Max. Vorlauftemperatur: 60 C°

• Einsatzbereich Heizen (Außengerät): –25 ~ 35 C°

• Abmessungen Außengerät: Höhe: 133,8 cm x Breite: 105 cm x Tiefe: 33 + 3 cm

• Gewicht Außengerät: 148 kg

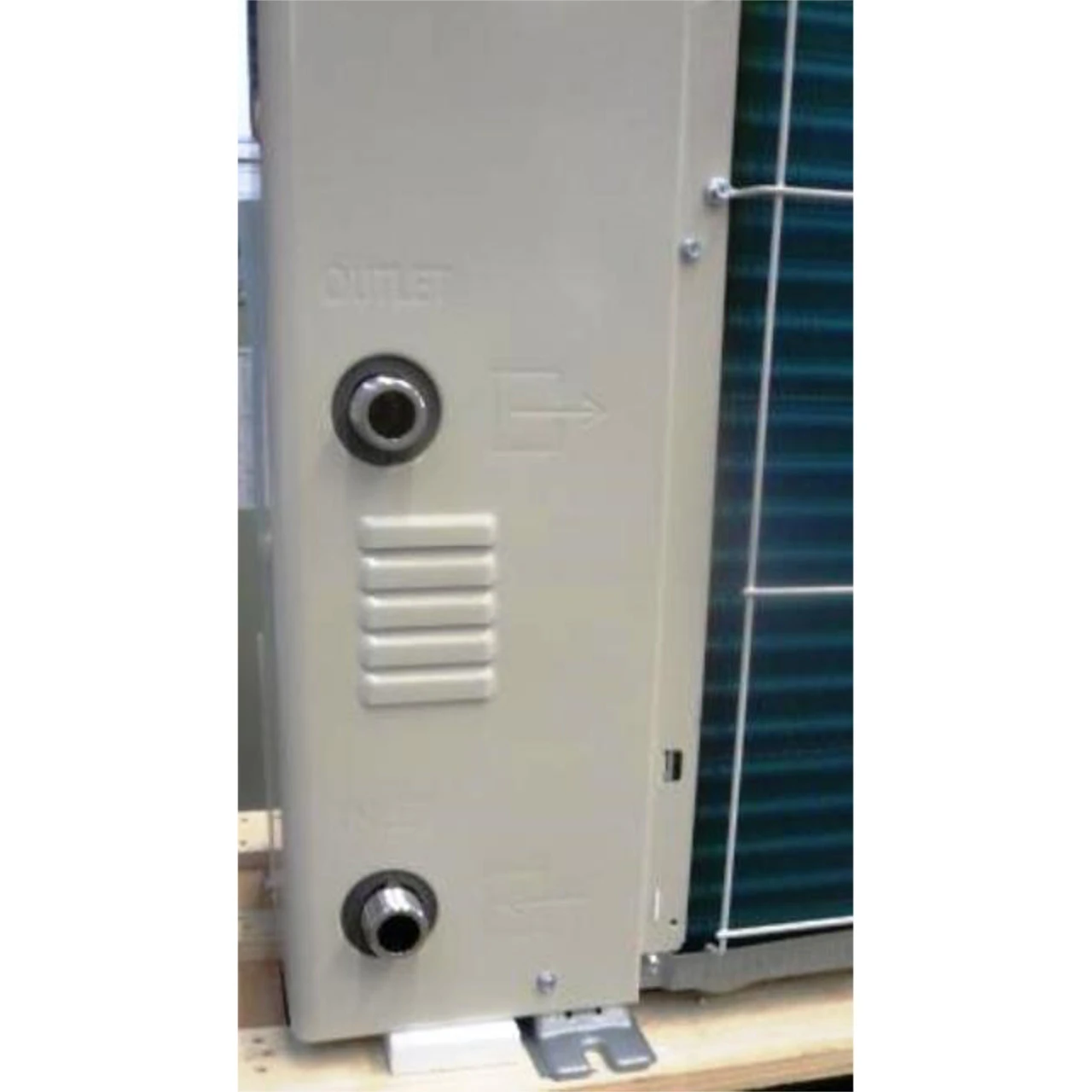

• Kältetechnische Anschlüsse Ø: fl. 9,52 mm / gas. 25,4 mm

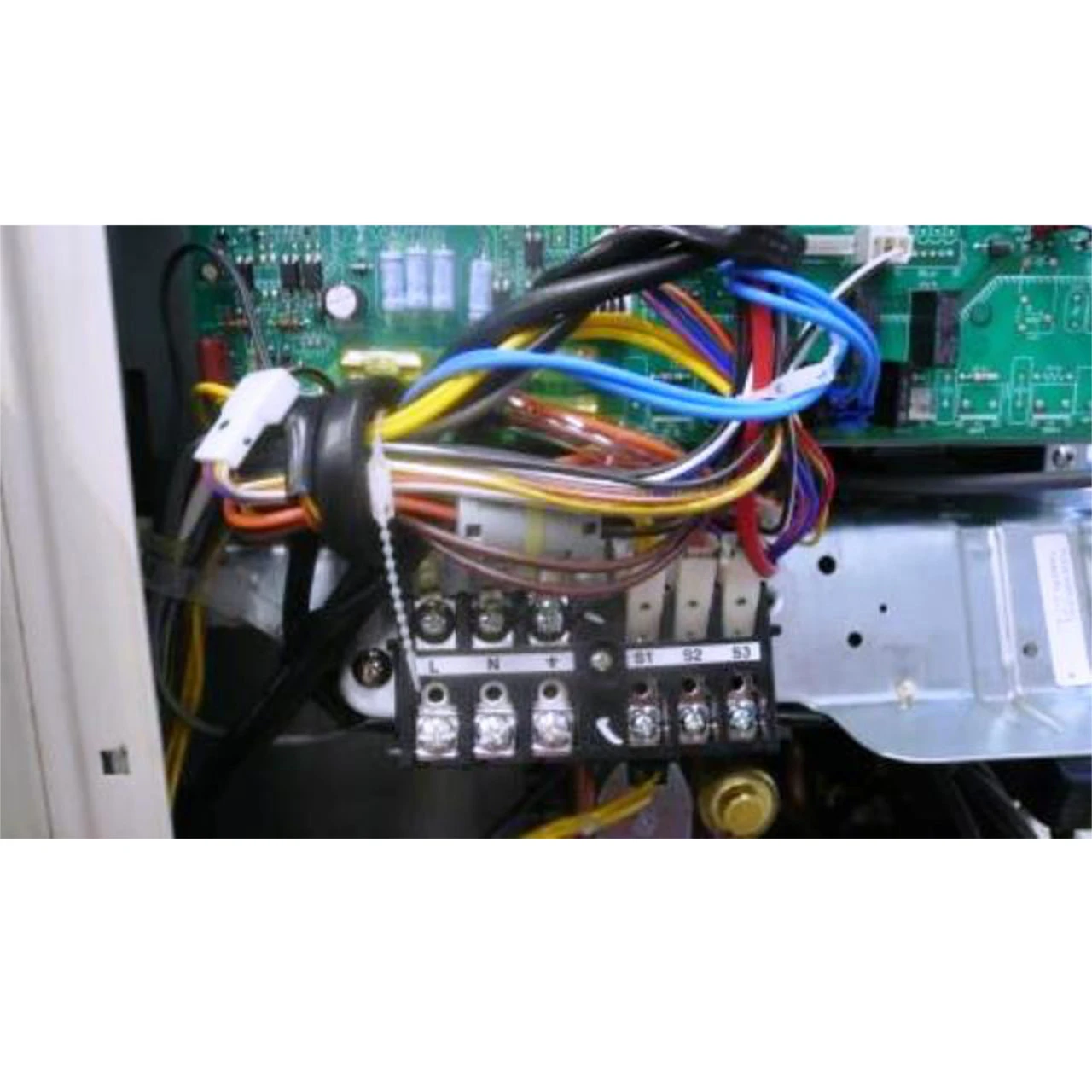

• Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz

2. Hydromodul EHSE-YM9EC

• Ausführung: Für Split Wärmepumpen

• Betriebsart: Heizen

• Einsatzbereich Umgebungsluft Temperatur: 0 bis 35°C

• Feuchte: <80% rH

• Abmessungen Hydromodul: Höhe: 95 cm x Breite: 60 cm x Tiefe: 36 cm

• Schalldruckpegel: 30 dB(A)

• Gewicht: 62 kg

• Max. Vorlauftemperatur: 60 C°

• Leistung E-Heizstab: 9 kW

• Integrierter Wärmepumpenregler FTC5

• Anschluss Heizung VL/RL: G 1 1/2″ AG

• Kältetechnische Anschlüsse: fl. 9,52 mm; gas 25,4 mm

Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.

Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.

Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.

Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

Wichtig!

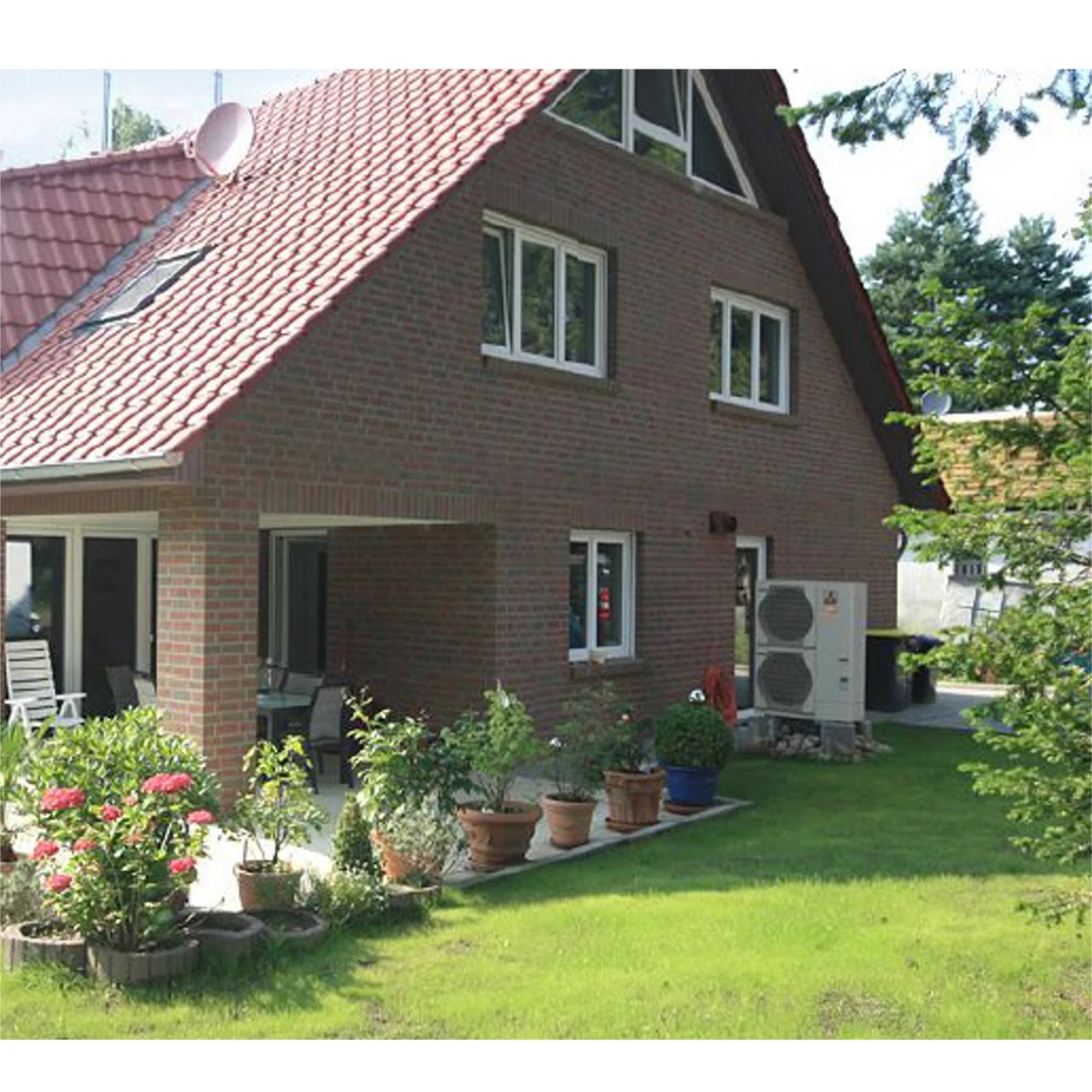

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
