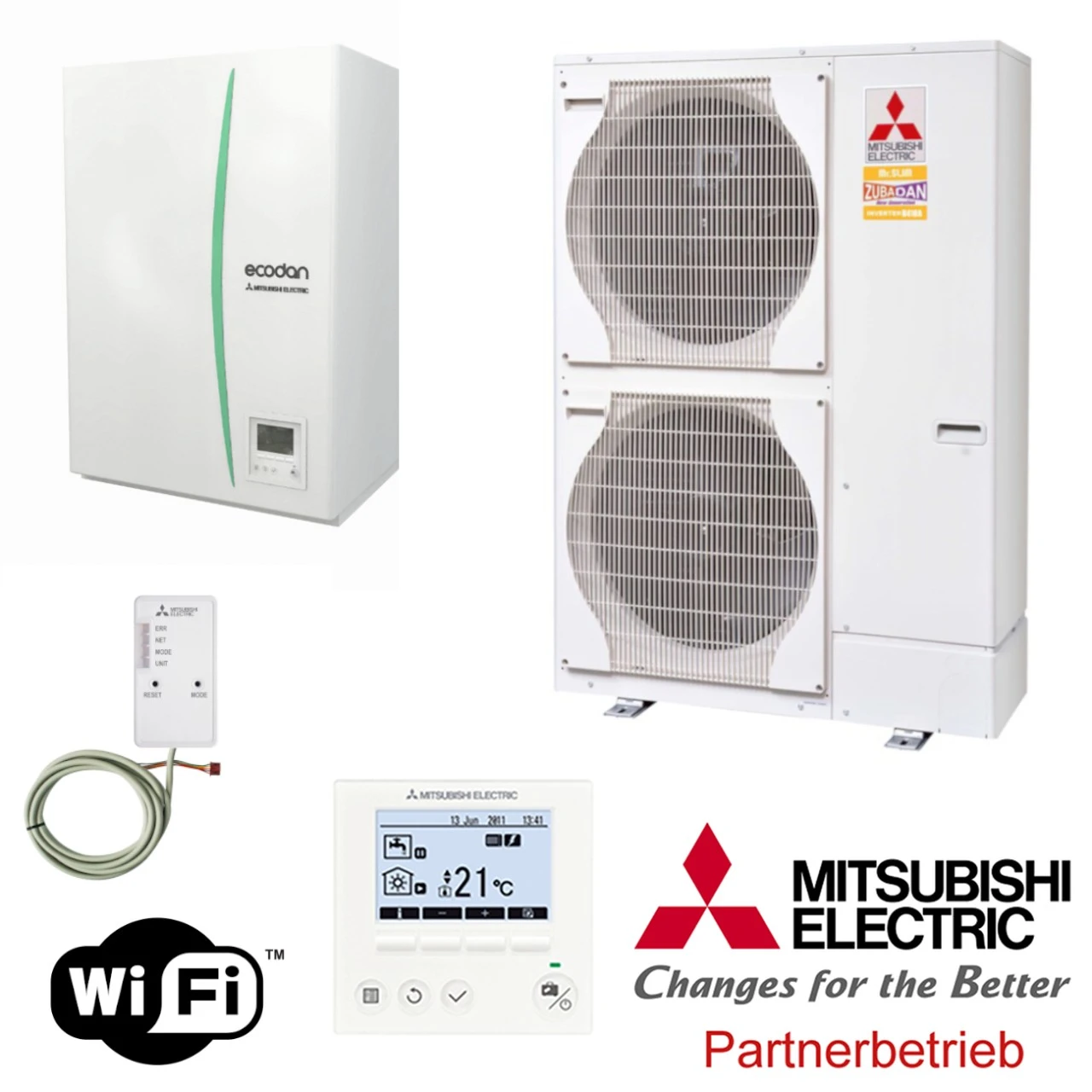

Mitsubishi Zubadan 23 KW Wärmepumpen-Set 3.5 Hydromodul Heizen/Kühlen

Energieeffizienzlasse: A++

Reversible Luft/Wasser-Wärmepumpe in Split-Bauweise mit Außen- und Innengerät für Heizung, Kühlen und Trinkwassererwärmung. Hohe Jahresarbeitszahl und CoP durch leistungsgeregelten Verdichter (Inverter) mit patentierter Zubadan Technologie. Geeignet für Neubau und Modernisierung mit neuem Bedarfs- oder witterungsgeführtem Wärmepumpenregler FTC5.

Merkmale/Ausstattung

• Garantierter Einsatzbereich der Außengeräte bis –25 °C und volle Heizleistung bis –15 °C durch Zubadan Technologie
• Einsatzbereich im Kühlbetrieb bis 10°C Außentemperatur
• Geringer Platzbedarf
• Einfache Integration von weiteren Anlagekomponenten (z.B. Speichern, Pumpengruppen) möglich
• Maximale Vorlauftemperatur 60°C mit Kältemittel R410a
• Innengeräte mit Hocheffizienzpumpe, Sicherheitsventil, Entlüfter und Manometer
• Integrierter Wärmepumpenregler FTC5 mit Klartext-Grafik-Display
• 2 separat regelbare Heizkreise
• Bivalente Einbindung eines Zweiter Wärmeerzeuger
• Anlagenmonitoring/Konfiguration über SD-Karten-Funktion
• Energie-Monitoring durch integrierte Wärmemengenerfassung
• Die Wärmepumpe ist für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen geeignet (Radiatoren bzw. Heizkörper) sowohl auch für den Einsatz in Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizung)
• Steuerung der Wärmepumpe über Smartphones, Tablet-computer oder Pcs ist möglich siehe dazu unten bei Empfohlenes Zubehör

Lieferumfang:

1. Mitsubishi Zubadan Split Wärmepumpe 23 kW PUHZ-SHW230YKA

2. Hydromodul ERSE-YM9EC

Technische Daten:

1. Mitsubishi Zubadan Split Wärmepumpe 23 kW PUHZ-SHW230YKA

• Außengerätetyp: PUHZ-SHW230YKA

• Energieeffizienzlasse (Raumheizung bei 55 °C): A++

• Nenn-Heizleistung: 23 kW

• Nenn-Heizleistung bei -15°C: 23 kW

• Heizleistung/COP (A2/W35): 18,40 / 3,11 kW

• Heizleistung/COP (A7/W35): 23,00 / 3,65 kW

• Kühlleistung/EER (A35/W7): 20,00 / 2,22 kW

• Kühlleistung/EER (A35/W18): 20,00 / 3,55 kW

• Schalldruckpegel: 30 dB(A) in 1 m Entfernung

• Max. Vorlauftemperatur: 60 C°

• Einsatzbereich Heizen (Außengerät): –25°C ~ 35°C

• Einsatzbereich Kühlen (Außengerät): +10°C ~ +46°C

• Abmessungen Außengerät: Höhe: 133,8 cm x Breite: 105 cm x Tiefe: 33 + 3 cm

• Gewicht Außengerät: 148 kg

• Kältetechnische Anschlüsse Ø: fl. 9,52 mm / gas 25,4 mm

• Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz

2. Hydromodul ERSE-YM9EC

• Ausführung: Für Split Wärmepumpen

• Betriebsart: Heizen/Kühlen

• Einsatzbereich Umgebungsluft Temperatur: 0 bis 35°C

• Schalldruckpegel (in 1 Meter Entfernung): 30 dB(A)

• Abmessungen H/B/T Hydromodul: Höhe: 95 cm x Breite: 60 cm x Tiefe: 36 cm

• Gewicht: 63 kg

• Max. Vorlauftemperatur: 60 C°

• Integrierter Wärmepumpenregler FTC5

• Anschluss Heizung VL/RL: G 1 1/2″ AG

• Kältetechnische Anschlüsse: fl. 9,52 mm; gas 25,4 mm

Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.

Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.

Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.

Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
