Mitsubishi Power Inverter Wärmepumpen-Set 2.13 Split Mit 10 KW Hydromodul

Energieeffizienzlasse: A+++

Vorteile von den neuen Außengeräten von Mitsubishi:

• Besonders niedrige Schallleistungspegel-Werte – Keine Tonalität
• Hohe Effizienz / Höherer COP – spart Energiekosten
• BAFA Förderung bei Neubau und bei Sanierung möglich
• Modernes Designs des Außengeräts
• Drehstromanschluss
• Verbesserter Kondensatablauf
• Die Bedienung des Wärmepumpensystems erweist sich dabei als sehr benutzerfreundlich und die Regelung als intuitiv und selbsterklärend. Der Wärmepumpenmanager regelt bis zu zwei Heizkreise und optimiert die Zusammenarbeit im bivalenten Betrieb – beispielsweise mit einem Gasheizkessel.
• Ecodan Luft-/Wasser-Wärmepumpen sind die überzeugende Lösung für alle, die schnell und unkompliziert in regenerative Energie einsteigen wollen: Sie vereinen innovative Technologie mit einfacher Handhabung und absoluter Zuverlässigkeit. Ecodan von Mitsubishi Electric setzt den Maßstab für die Heizung der Zukunft – bei Neubau und Modernisierung!
• Luft/Wasser-Wärmepumpe in Split-bauweise mit Außen- und Innengerät für Heizung und Trinkwassererwärmung. Hohe Jahresarbeitszahl und CoP durch leistungsgeregelten Verdichter (Inverter). Geeignet für Neubau und Modernisierung mit neuem Bedarfs- oder witterungsgeführtem Wärmepumpenregler FTC6.

Vorteile der Wärmepumpe mit Hydromodul:

• Energie-Monitoring durch integrierte Wärmemengenerfassung
• Geringer Platzbedarf
• Intuitiv bedienbare Wärmepumpen-Regelung
• Einfache Integration von weiteren Anlagekomponenten (z.B. Speichern, Pumpengruppen) möglich
• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe
• Garantierter Einsatzbereich der Außengeräte bis –25 °C
• Maximale Vorlauftemperatur 60°C mit Kältemittel R32
• Innengeräte mit Hocheffizienzpumpe, Sicherheitsventil, Entlüfter und Manometer
• Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display
• 2 separat regelbare Heizkreise
• Bivalente Einbindung
• Zweiter Wärmeerzeuger sowie Anlagenmonitoring/-konfiguration über SD-Karten-Funktion
• Die Wärmepumpe ist für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen geeignet (Radiatoren bzw. Heizkörper) sowohl auch für den Einsatz in Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizung)
• Steuerung der Wärmepumpe über Smartphones, Tablet-computer oder Pcs ist möglich siehe dazu unten bei Empfohlenes Zubehör

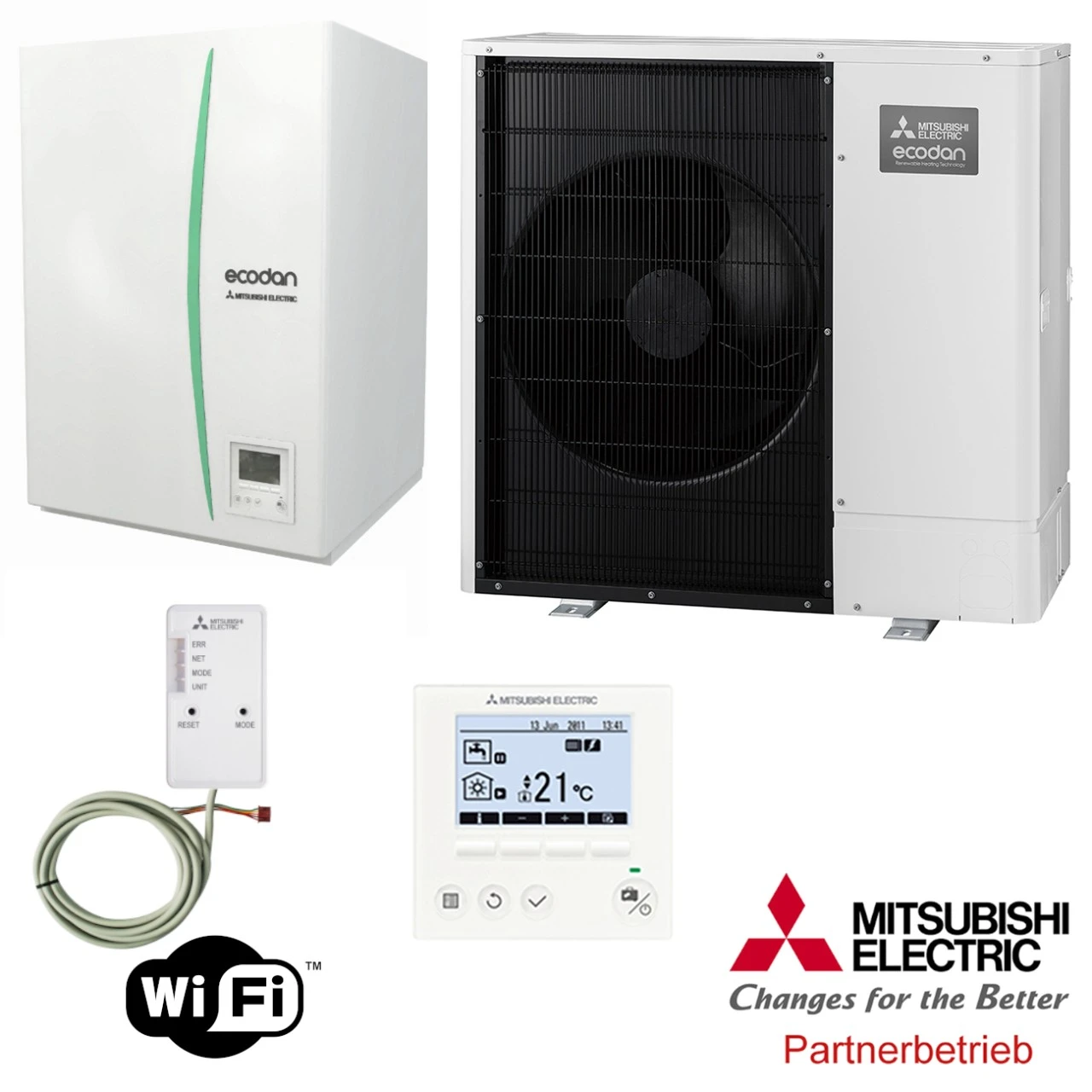

Lieferumfang:

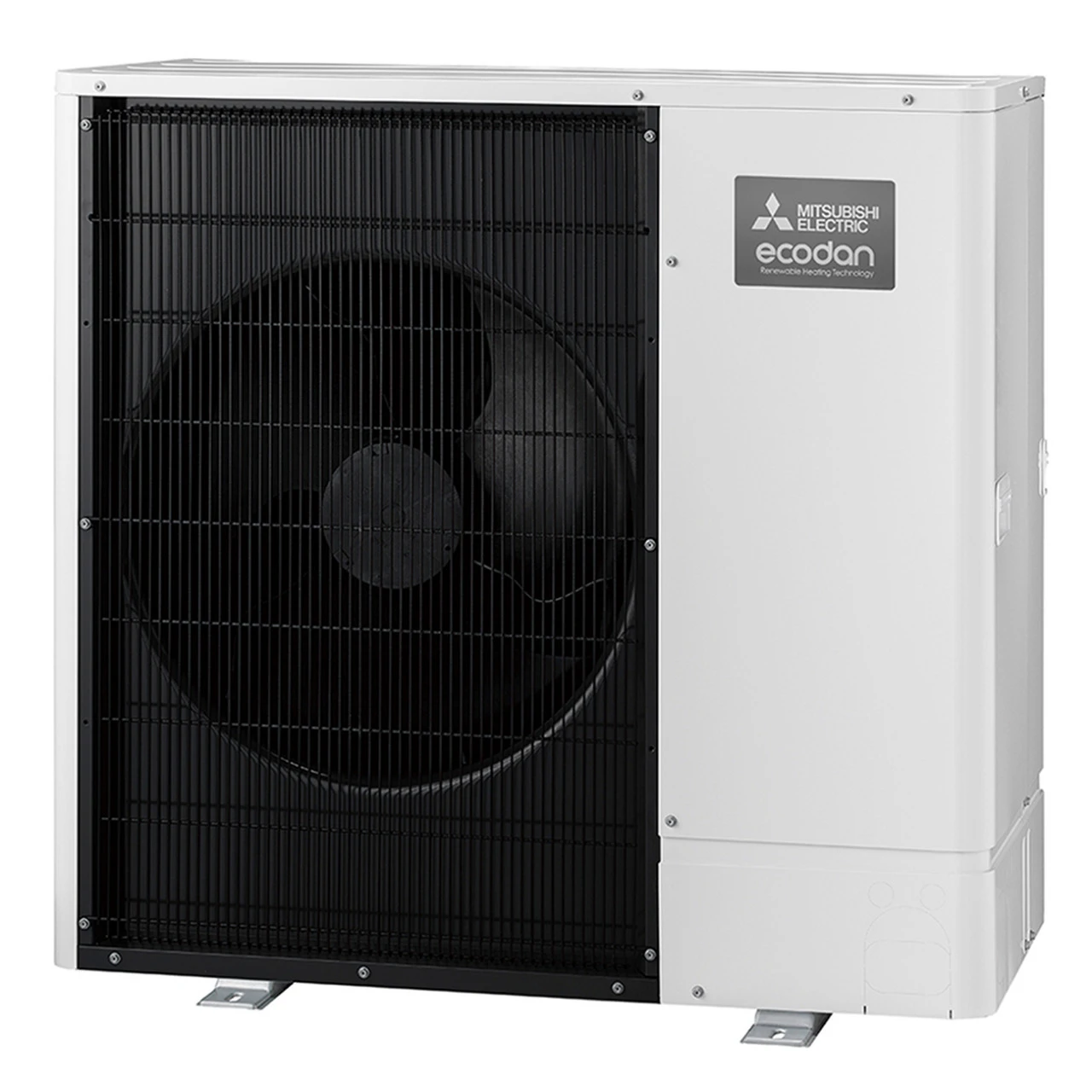

1. Mitsubishi Power Inverter Split Wärmepumpe 10 kW PUD-SWM100YAA
2. Hydromodul EHSD-YM9D

Technische Daten:

1. Mitsubishi Power Inverter Wärmepumpe Split 10 kw (PUD-SWM100YAA)

• Nenn-Wärmeleistung: 10 kW / COP (A2/W35)
• Wärmeleistung (A-15/W35) 9 kW
• Leistungsbereich: min/max (A2/W35) 3,2 – 12,1
• Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 130 %
• Energieeffizienzklasse A++
• Niedertemperaturanwendung (35°C) Jahresbedingte Energie effizienz Raumheizung n/s 177 %
• Energieeffizienzklasse A+++
• Schallleistungspegel: 59 dB
• Schalldruckpegel: 44 db (A)
• Einsatzbereich Heizbetrieb: –25 ~ +24° C
• Max. Vorlauftemperatur: 60°C
• Maße: Höhe: 102 cm x Breite: 105 cm x Tiefe: 48 cm
• Gewicht: 120 kg
• Spannungsversorgung: 3 Phasen / 400 V / 50 Hz
• Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)
• Kältemitteltyp / minus Menge (kg) / max. Menge (kg) R 32 / 1,6 / 1,83
• WP / CO² – Äquvivalent (t) / CO² – Äquivalent max. (t) 675 / 1,08 / 1,23525

2. Hydromodul Split 9 mit Wärmepumpenregler (EHSD-YM9D)

• Maße: Höhe: 80 cm x Breite: 53 cm x Tiefe: 36 cm
• Gewicht: 44 kg
• Schallleistungspegel: 41 dB(A)
• Leistung E-Heizstab Zusatzheizung: 3 / 6 / 9 kW
• Anschluss Heizung VL/RL: 28 x 1 mm
• Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)
• Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display, Anlagenmonitoring
• Vereinfachte Installation und Service durch den Einsatz der SD Karte
• Integrierter Wärmetauscher
• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe
• Geringer Platzbedarf
• Sicherheitsventil, Entlüfter und Manometer
• 2 Separat regelbare Heizkreise
• Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.
• Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.
• Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.
• Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
